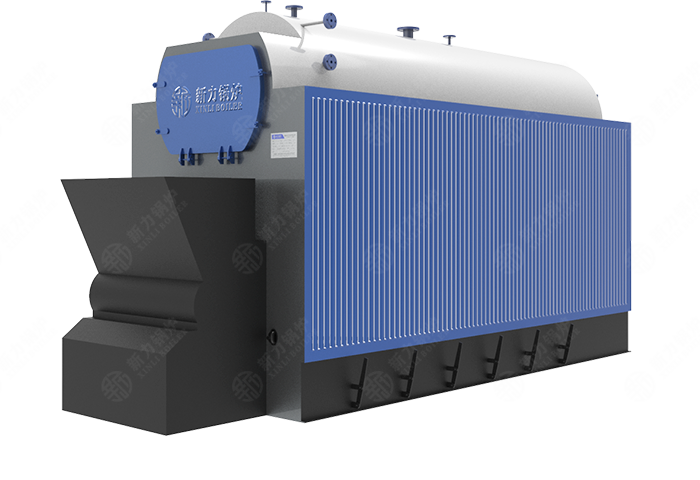

DZL燃生物质蒸汽锅炉

DZL系列锅炉为单锅筒纵置式水火管锅炉,燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面,炉膛两翼和锅筒内螺纹烟管为对流受热面.锅炉本体在总体结构上采用上置锅筒,水冷壁管和集箱左右对称布置的形式。锅筒由筒体和前后管板组焊而成。
  • 额定蒸发量1~10t/h

  • 额定压力≤2.5MPa

  • 热效率~ 82%

  • 适用燃料木柴,稻壳,甘蔗渣等

DZL系列锅炉为单锅筒纵置式水火管锅炉,燃烧设备为链条炉排。炉膛左右两侧水冷壁为辐射受热面,炉膛两翼和锅筒内螺纹烟管为对流受热面.锅炉本体在总体结构上采用上置锅筒,水冷壁管和集箱左右对称布置的形式。锅筒由筒体和前后管板组焊而成。该锅炉炉膛布置合理,燃烧效率高。本锅炉采用多种环保措施,如布袋除尘,双塔脱硫等,使锅炉烟尘排放达到国家环保标准。

该锅炉可以燃烧各种生物质燃料,例如木片、稻壳、甘蔗渣、稻草、花生壳、芥菜梗、棉花梗、椰子壳等。生物质燃料来源广泛,是可再生的绿色能源。生物质能源将逐步代替煤炭,成为主要能源之一。与燃煤锅炉相比,生物质燃料成本低廉,大幅度降低运行成本。

细节演示细节演示


性能优势性能优势

1. 采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,取消了管板区的拉撑件,减少了应力。管板内烟管由两回程改为单回程,解决了管板裂纹的难题。

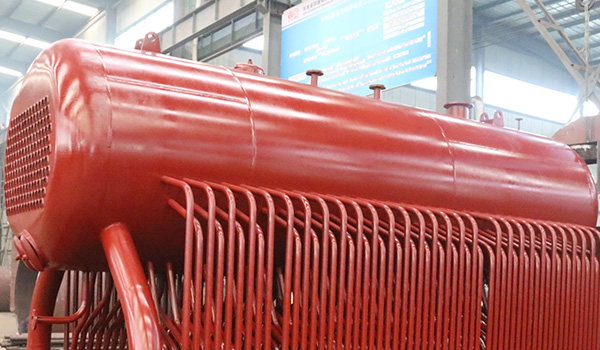

2. 锅筒下部由于布置了升管排,消除了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能得到良好的冷却,预防了锅筒下部鼓包。

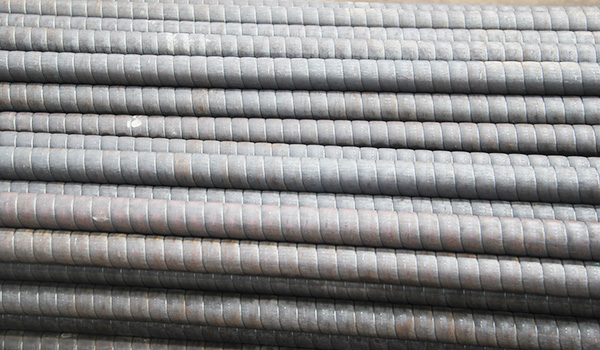

3. 采用螺纹烟管,获得了强化传热效果,达到锅炉升温、升压快的特点,提高了锅炉的热效率。

4. 结构紧凑,与同类型锅炉比较,外形尺寸小,节省锅炉房基建投资。

5. 运行稳定、调整方便、出力足。

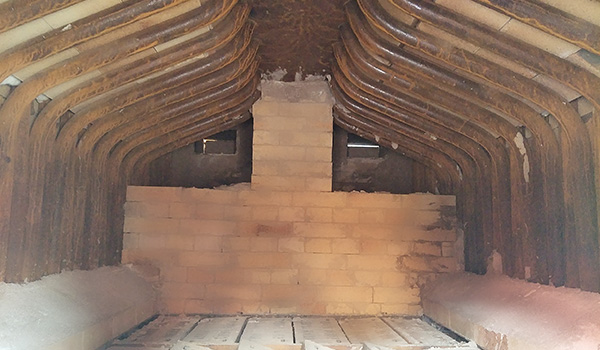

6. 炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下,保证了锅炉烟尘排放达到国家环保规定的指标。

7. 独特的双层二次风设计,改善了生物质燃料的着火条件,采用独立风室,达到了合理布风,使炉膛内形成一个有利于燃烧的空气动力场,似的燃烧温度高、燃烧效率高。

技术参数技术参数
型号额定蒸发量 (t/h)额定压力 (MPa)额定蒸汽温度 (℃)额定进水温度 (℃)最大锅炉尺寸L*W*H(mm)
DZL1-0.7/1.0/1.25-T10.7/1.0/1.25170/184/194205100×2200×3000
DZL2-0.7/1.0/1.25- T20.7/1.0/1.25170/184/194205500×2300×3300
DZL4-1.25/1.6- T41.25/1.6194/204206600×2600×3600
DZL6-1.25/1.6- T61.25/1.6194/204207500×2900×3800
DZL8-1.25/1.6- T81.25/1.6194/204208100×3100×3800
DZL10-1.25/1.6- T101.25/1.6194/204707700×3200×36008600×3000×2600
DZL15-1.6/2.5- T151.6/2.5204/2267010000×3240×354012000×3200×30800
DZL20-1.25/1.6- T201.6/2.5204/2267011000×3240×354014000×3200×30800
注:参数仅供参考,若有变动以实际图纸为准
