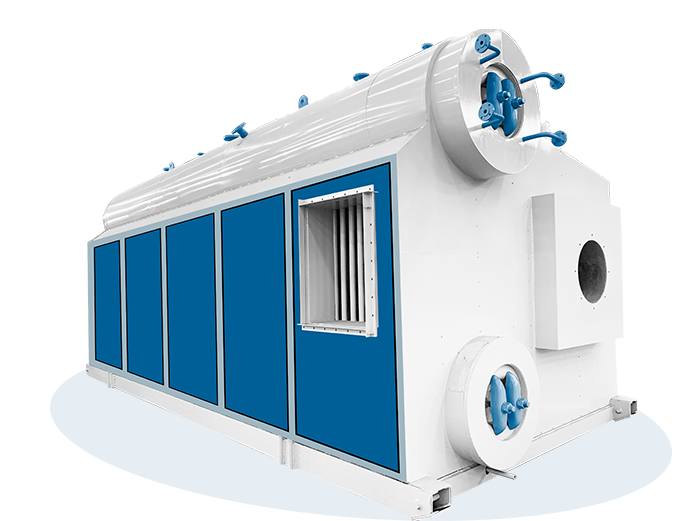

SZS燃油燃气水管热水锅炉

炉膛水冷壁及对流烟道全部采用膜式壁结构,密封性好,热吸收率高,且有效降低耐火砖的使用及维修工作量。尾部布置有节能冷凝器.能有效降低排烟温度,锅炉热效率高。配置超低氮全自动燃烧机,使烟气有害污染物少,无噪音运行。
  • 额定供热量4.2MW ~ 35MW

  • 额定压力1.0/1.25/1.6 MPa

  • 额定热效率92%~98%

  • 适用燃料天然气,液化石油气,柴油等

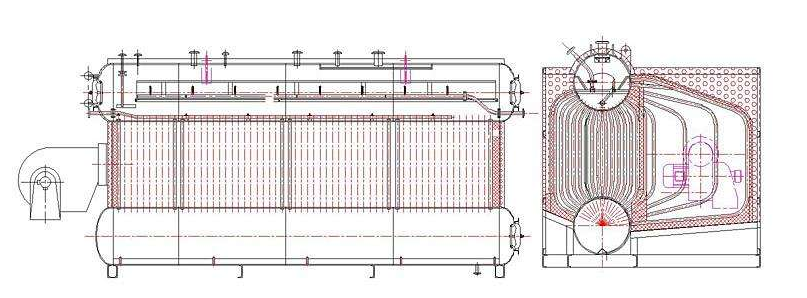

SZS燃油燃气水管热水锅炉本体为双锅筒、纵置式、室燃D型布置结构,右侧为炉膛,左侧为对流管束,具有蒸汽质量高,处理组,效率高 (97%)的特点。

炉膛水冷壁及对流烟道全部采用膜式壁结构,密封性好,热吸收率高,且有效降低耐火砖的使用及维修工作量。尾部布置有节能冷凝器.能有效降低排烟温度,锅炉热效率高。配置超低氮全自动燃烧机,使烟气有害污染物少,无噪音运行。

细节演示细节演示


性能优势性能优势

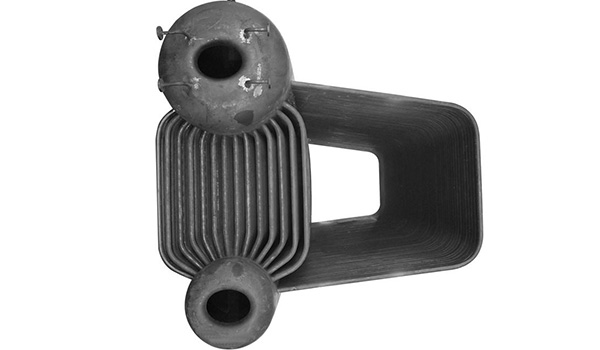

1. 采用双锅炉“D”型布置,辐射受热面大,热效率高。

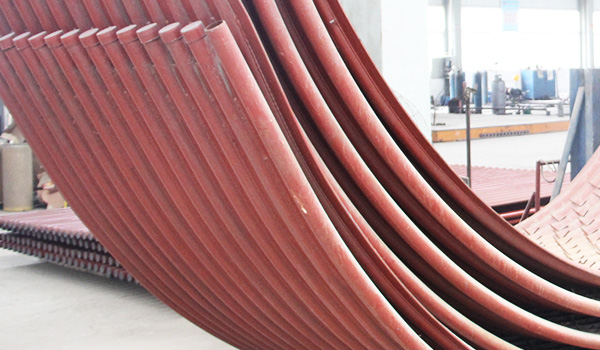

2. 炉体水冷壁和对流气路为膜式结构,具有良好的密封性能,有效地减少了耐火砖数量和维护工作量。

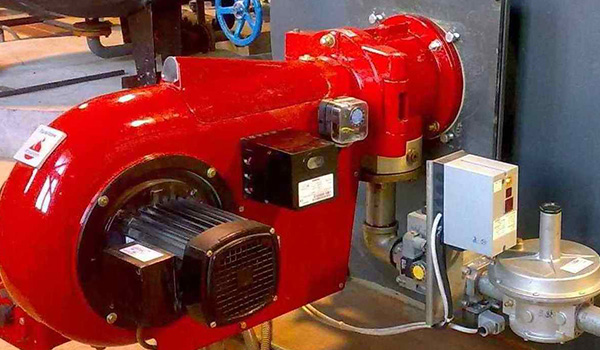

3. 全自动燃烧器,具有点火控制程序,燃烧效率高,有害气体排放低,具有过压熄火保护功能。

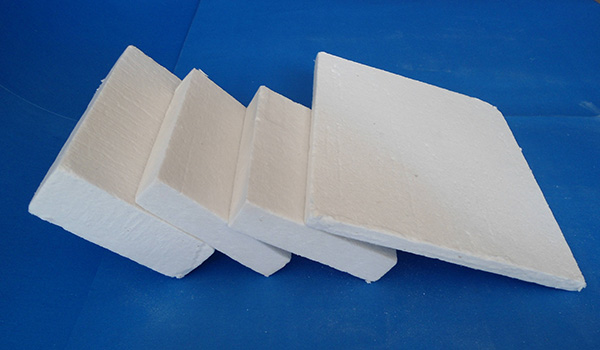

4. 锅炉外壳采用硅酸铝板保温,板厚约8cm,保温性能好。

5. 锅炉尾部省煤器布置能有效降低废气温度,提高锅炉热效率(约97%)。

6. 炉顶设有两个防爆门,确保锅炉安全运行。

7. 锅炉上有检修孔和检修孔,便于锅炉内部安装、检修和清洗。

8. 全自动联锁保护程序,具有缺水、超压、超温、漏气、熄火、漏电、或过载等保护功能。

技术参数技术参数
型号额定供热量
(MW)
额定压力
(Mpa)
出水温度
(℃)
回水温度
(℃)
燃料消耗量最大运输尺寸
L×W× H (mm)
最大运输重量
 (t)
轻油 (kg/h)天然气(Nm³/H)
SZS7-1.0/115/70-Y(Q)71.0115706428067.8×3.4×3.3436.7
SZS10.5-1.0/115/70-Y(Q)10.51.01157096311377.1×3.66×3.539
SZS14-1.25/115/70-Y(Q)141.25115701284155110.2×6.6×4.846.2
SZS21-1.25/130/70-Y(Q)211.25130701922232212.3×7×5.457.2
SZS46-1.6/130/70-Y(Q)461.6130704203492315.6×9.4×7.8/
SZS70-1.6/130/70-Y(Q)701.6130706396775315.9×8.7×8.9/
注:参数仅供参考,若有改动以实际图纸为准。
